지중식 차량용
계근대 기계 설치도(PIT TYPE TRUCK SCALE)
 |
 |
|
|
기초 공사
|
철골 조립
|
|
 |
 |
|
|
철골 및 배선작업
|
로드셀 조립
|
|
 |
 |
|
|
완성된 내부
|
완성된 외부
|
|
|
최대 달 수 있는 총 용량 (단위 : ton)
|
1 눈금의 값
|
저울 규격 (단위 : m/m)
|
|
20
|
10 kg
|
3,000 x 7,500
|
|
30
|
10 kg
|
3,000 x 7,500
|
|
3,000 x 9,000
|
||
|
40
|
10 kg
|
3,000 x 9,000
|
|
3,000 x 12,000
|
||
|
3,000 x 15,000
|
||
|
50
|
10 kg
|
3,000 x 12,000
|
|
3,000 x 15,000
|
||
|
3,000 x 18,000
|
||
|
60
|
10 kg
|
3,000 x 15,000
|
|
3,000 x 18,000
|
||
|
70
|
20 kg
|
3,000 x 15,000
|
|
3,000 x 18,000
|
|

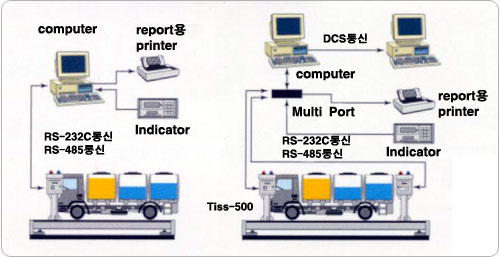

지중식 차량용 계근대 시스템 흐름도(PIT TYPE TRUCK SCALE SYSTEM
FLOW-SHEET) |
 |
|
표준분동 교정 장면
|
교 정 검 사 란 ?
|
 |
|
 |
* 사용중인 계량기(저울)를 표준기의 측정값과 비교하여 표준기에 맞도록 교정하는 것을 말하는데, 즉 규정된 조건하에서 측정기기나 측정시스템에 의해 나타낸 양의 값 또는 측정물이나 표준물질에 의해 표시된 값과 표준에 의해 현시된 값 사이의 관계를 설정하는 일련의 조작을 말한다. 모든 측정장비는 국제측정표준 또는 CGPM(국제도량형총회) 권고에 부합하는 국가측정표준에 소급하는 측정표준을 사용하여 교정되어야 한다. * 국가교정 검사기관은 측정장비의 관리, 확인, 규정 요건에 부합 함을 입증하기 위하여 측정표준을 포함한 측정장비의 사용에 관한 문서화된 교정시스템을 확립, 유지하고 교정결과를 분석하며 유사한 측정장비의 교정결과를 평가하고 통계적 방법을 이용하여 불확도를 산출하여야 한다. |
